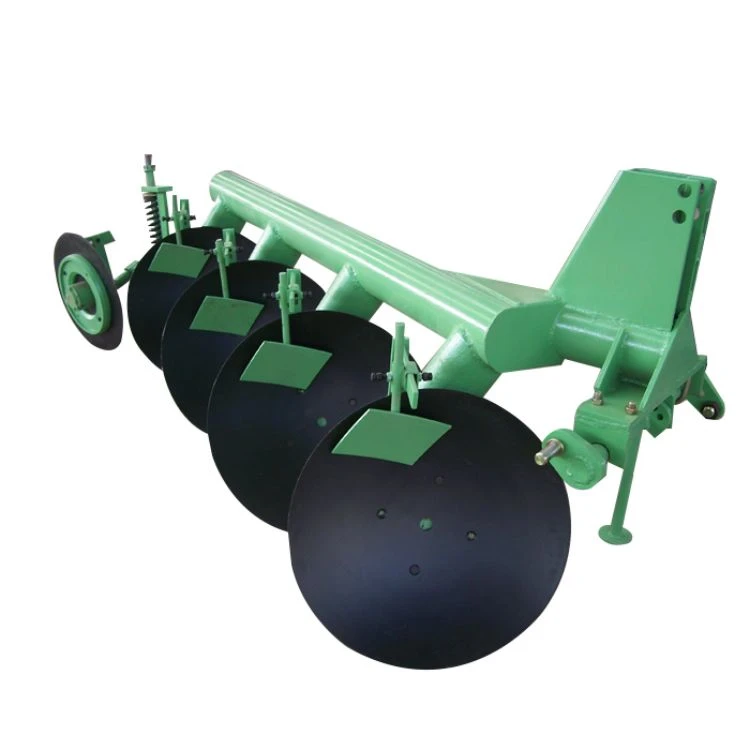

Pregled izdelka

Pložni plug je-priključek, nameščen na traktor, ki uporablja konkavne jeklene diske, ki se neodvisno vrtijo za rezanje, mešanje in obračanje težkih in kompaktnih tal.

Tehnične specifikacije

Tehnični parameter	Model s 3 diski (standardno)	Model s 4 diski (težka)
Ime izdelka	Plošni plug	Plošni plug
Število diskov (kos)	3	4
Usklajena moč (hp)	50 - 75	80 - 110
Delovna širina (mm)	750	1000
Delovna globina (mm)	200 - 300	200 - 350
Premer diska (mm)	660	710
Debelina diska (mm)	6.0	7.0
Material diska	65Mn vzmetno jeklo/borovo jeklo	Borovo jeklo
Trdota diska (HRC)	38 - 45	44 - 50
Kot nagiba diska (stopinje)	15 - 25 (prilagodljivo)	15 - 25 (prilagodljivo)
Kot diska (stopinja)	42 - 47 (prilagodljivo)	42 - 47 (prilagodljivo)
Vrsta povezave	3-točkovna povezava (Kat. II)	3-točkovna povezava (Kat. II / III)
Vrsta strgala	Nastavljivo ukrivljeno strgalo	Nastavljivo ukrivljeno strgalo
Zadnje brazdno kolo	Vzmeteno-vodilno kolo	Vzmeteno-vodilno kolo
Skupna teža (kg)	420	540
Skupne mere (D×Š×V) (mm)	2100 × 1300 × 1200	2650 × 1400 × 1250

Inženiring in materiali

Inženirski in proizvodni procesi

Natančna CNC obdelava:Struženje na CNC stružnici se uporablja za nadzor koncentričnosti sklopa pesta diska.

Varjenje pod praškom:Več{0}}varjenje pod praškom se uporablja za ojačitev glavnih šivov okvirja.

Elektrostatični praškasti premaz:Močan-praškasti premaz ščiti orodje pred rjo in jedkimi kmetijskimi gnojili.

Standardi za materiale in komponente

Visoko{0}}ogljično legirano jeklo:Jeklene-cevi s težkimi stenami so uporabljene za glavni okvir za izboljšanje odpornosti proti upogibnim in udarnim obremenitvam.

Poliuretanska oljna tesnila:Dvojna tesnila preprečujejo, da bi abrazivni kremenčev prah vstopil v votlino ležaja.

Pritrdilni elementi stopnje 8.8:Visoko{0}}natezni pocinkani-sorniki ščitijo nosilne-spoje pred strižnimi poškodbami.

Postopek kontrole kakovosti

Ultrazvočno odkrivanje napak
Kritični strukturni zvari se pred montažo pregledajo glede notranje poroznosti ali mikro{0}}razpok.

Vzorčenje trdote po Rockwellu
Preizkusi penetracije se uporabljajo za preverjanje konsistentnosti globine toplotne-obdelave v vzorčenih serijah.

Digitalni koordinatni pregled
Ročice CMM preverjajo tolerančno skladnost glavnih vlečnih plošč.

Preverjanje rotacijskega navora
Pre-preverjanja pred montažo zagotavljajo gladko vrtenje pest ležajev znotraj določenih območij upora.

Simulacija statične obremenitve
Hidravlične stiskalne priprave uporabljajo usmerjeno obremenitev, da preverijo meje upogiba okvirja.

Zmogljivost OEM

Custom Gang Angle Engineering:-Hišno orodje omogoča prilagoditev pritrdilnih plošč okvirja za različne zahteve glede inverzije tal.

Prilagojene prilagoditve kljuke:Inženirske ekipe spremenijo-mere tritočkovnega priključka, da se ujemajo z regionalnimi kategorijami priklopa traktorja.

Spremenljiva konfiguracija vozlišča:Ohišje ležaja je mogoče prilagoditi tako, da ustreza standardnim blagovnim znamkam ležajev na vašem lokalnem trgu.

Izdelava strgala po meri:Laserski rezalni sistemi prilagajajo profile strgal, da se ujemajo z različnimi regionalnimi razmerami v tleh.

Blagovna znamka zasebne znamke:Sistemi za lasersko označevanje se uporabljajo za namestitev številk delov,-ki jih določi kupec, na jeklene okvirje.

Skladnost in certifikati

Certifikat / Uredba	Poudarek preverjanja
ISO 9001:2015	Podpira sledljivost surovin in doslednost proizvodnje za masovno proizvodnjo.
Oznaka CE	Preverjanje strukturne celovitosti sistemov kljuke in mehanskega ščita
ISO 4254-1	Ocena tveganja ostrih robov in obratovalnih varnostnih razdalj
Certificiranje EAC	Odpornost-jekla na udarce pri nizkih temperaturah in ocena vzdržljivosti strukture
Standardi ASTM	Preverjanje natezne trdnosti pritrdilnih elementov in cevi glavnega okvirja

pogosta vprašanja

V: Kako zaščitite težke jeklene komponente pred rjo med-morskim prevozom na dolge razdalje?

O: Pred pakiranjem v jeklene zaboje so komponente obdelane s cinkovim-fosfatom in ovite s parnimi-materiali za zaviranje korozije.

V: Ali je mogoče nastavitev povezave spremeniti, če naši traktorji uporabljajo hitri{0}}sistem priklopa?

O: Postavitev zgornjega in spodnjega vlečnega zatiča je mogoče konfigurirati z adapterji za pušo, da se ujemajo z dimenzijami hitre{0}}priklopne naprave.

V: Ali dobavljate obrabne dele, kot so diski in ležaji, z velikim naročilom?

O: Da, lahko zapakiramo dodatne diske, ležaje in strgala glede na vaš obseg uvoza.

V: Ali je mogoče barvo okvirja prilagoditi tako, da se ujema z našo obstoječo blagovno znamko traktorskega voznega parka?

O: Industrijska linija praškastega lakiranja se prilagaja posebnim barvnim kodam RAL na podlagi najmanjših količin naročila.
